装置简介

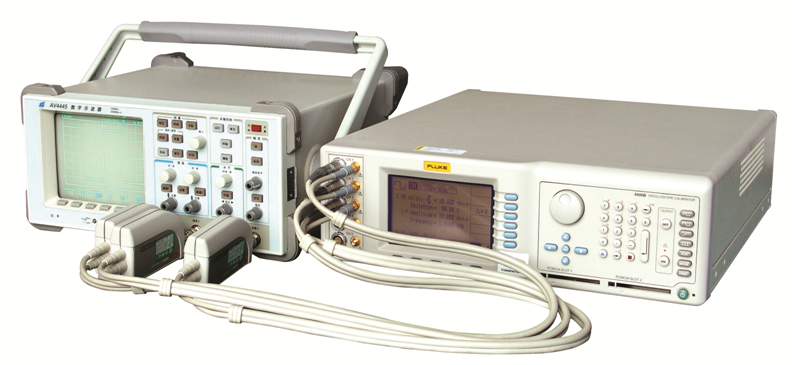

装置由微波合成扫频信号发生器、示波器校准器、功率计等组成。利用上述标准器具对取样示波器的基本参数进行校准。装置溯源到国家基准和国防最高计量标准。
主要用途
装置主要用于校准校准信号电平-1V～2V、时间100μs～50ps、电压0V～1.55V、上升时间25ps～55ns、频响50MHz～20GHz的取样示波器。
主要技术指标
|
项目 |
测量范围 |
扩展不确定度（k＝2） |
|
校准信号电平 |
-1V |
Urel=9×10-4 |
|
0V |
U=0.0009mV |
|
|
0.5V～2V |
Urel=1.7×10-3～3×10-4 |
|
|
时间 |
100μs～50ps |
Urel=1×10-5 |
|
电压 |
0V |
U=0.03mV |
|
0.25V～1.55V |
Urel=5×10-4～3×10-4 |
|
|
上升时间 |
25ps～55ns |
U=4.7ps～0.01ns |
|
频响 |
50MHz～20GHz |
Urel=1.3×10-2～5.4×10-2 |
